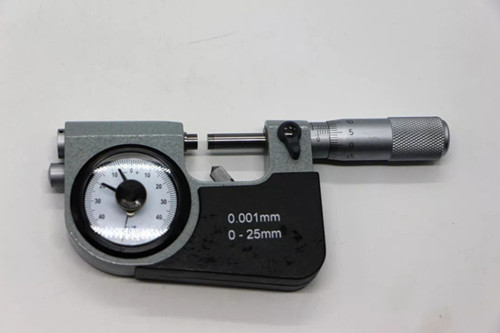

Indicating micrometer
杠杆千分尺
使用原理
利用杠杆原理和指示表对弧形尺架上两个测量面之间分割的距离进行读数的通用长度精密批量测量工具。
组成结构
活动测砧 按钮 测微螺杆
刻度盘 指针 锁紧装置
微分筒 凋零装置
测量参数
测量范围:(0-25)mm和(25-50)mm
示值误差:+20个分度内为+0.5μm
综合示值误差:3μm
优势
1、读数精度较高;
2、既可以进行相对测量,也可以像千分尺那样用作绝对测量;
3、因弓形架的钢度较大,测量力由小弹簧产生,比普通千分尺的棘轮装置所产生的测量力稳定,故它的实际测量精度也较高。
注意事项
注意事项
1. 使用及保管过程中,严禁磕碰、要轻拿轻放。
2. 测量时,右手水平握杠杆千分尺,推动按钮的力和速度要均匀。
3. 转动微分筒压缩活动测砧时,指示表指针不应超过刻度盘正向最大示值,以防止损坏杠杆千分尺的传动机构。
4. 为保证测量的精度,测量温度应为:(20+5)°c
5. 使用后应擦净各表面,如长期不用,应涂防锈油置于干燥处保管。
