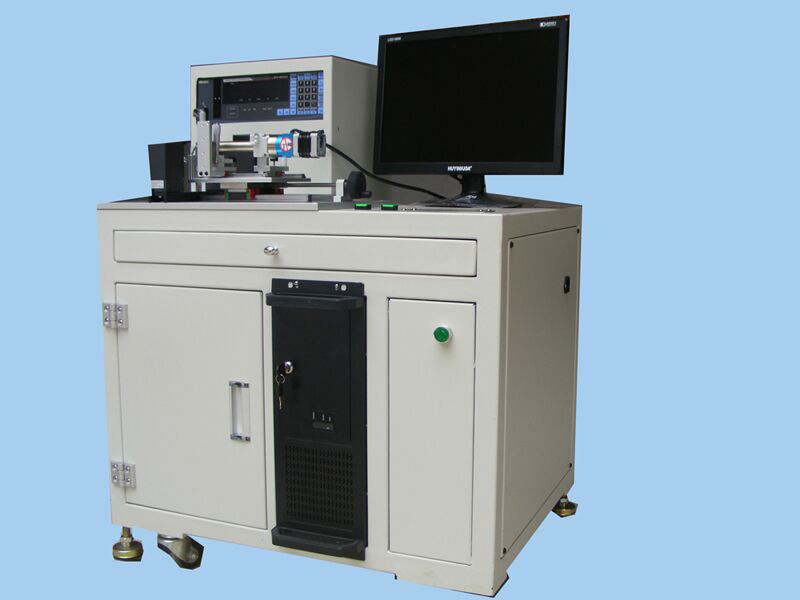

铣刀激光外径跳动测量仪

应用:铣刀、钻头外径跳动

  自动检测机采用的是非接触量测，无人为误差。对刀具无伤害。可以把量测出来的数据传输到电脑做成表格，并进行数据统计。数据直观，量测快捷，是铣刀、钻头检测必不可少的检测工具，不仅提高您的品质，更加提高您的效率。从而降低您的生产成本。铣刀、钻头激光镭射测定仪,主要是解决铣刀在不用接触的情况下完成单双刃铣刀最大旋转外径，双刃铣刀最大外径，铣刀跳动，各刀刃高度差的测量。还可以检测刀柄的最大外径，最小外径，平均外径，跳动值，真圆度等值的测量。最快3秒可以完成一把铣刀的外径跳动测量，真正做到高效，高精度。

标准配置：

1、TD系列自动控制机台

2、日本三丰高精度镭射测量仪

3、铣刀、钻头专用软件

4、工控电脑

5、控制、数据输出软件

6、雷赛步进系统

7、台湾上银导轨

8、高精度陶瓷“V”型槽，理论0跳动公差

TD-503D技术参数

1、测量长度范围：60-150mm

2、测量外径范围：0.5-25mm

3、外径精度：±0.0015mm

4、跳动精度：0.003mm

5、程序可自定义编程并保存

6、测量结果可通过EXCEL导出

7、测量点位任意设定，外径跳动同时测试；

8、可编程进行多点量测，自动移位，自动定位，一把刀最多可测量 9 个位置，每个位置的 距离是等分的，采用手柄操作，速度可控

9、自动判定OK/NG功能
